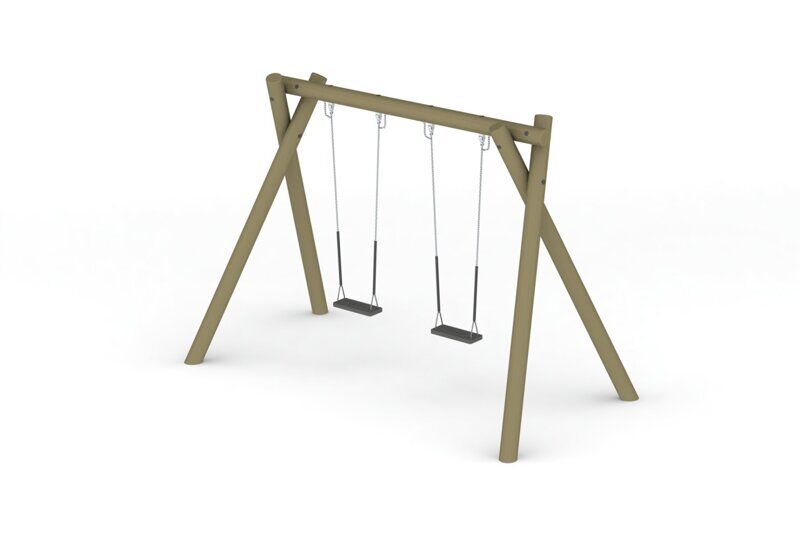

Качели детской игровой площадки
Возрастная группа, лет: 3—14
Размеры, м: Габаритные – 4,12 × 2,15 × 2,52; Высота падения – 1,40; Площадка – 3,70 × 7,61
Масса, кг: Синтетическое УПП – 261,3; Анкерный – 250,9
ГОСТ Р 52167‑2012
Оборудование игровой площадки в установленном виде длиной не менее 4120 мм, шириной не менее 2150 мм и высотой не менее 2520 мм. Изделие состоит из:
▸ Горизонтальная опорная балка Длина 3000 (±30) мм, ширина 220 (±5) мм и высота 150 (±5) мм. Должна быть выполнена из цельного бревна древесины лиственной породы «Белая акация (Робиния)» или аналогичных по свойству пород древесины. К которой прикреплены специальные металлические проушины в количестве не менее 4 шт, для крепления подвесов к опорной балке.
▸ Закладные детали (8 шт) Длина 940 (±10) мм, ширина 250 (±5) мм и высота 130 (±5) мм. Закладная выполнена из швеллера стального горячекатаного, круга стального диаметром 10 мм и стального листа толщиной 2 мм, крепится к опорным стойкам при помощи специального металлического крепежа.
▸ Опорная стойка качели Опорные стойки должны быть выполнены из цельных бревен древесины лиственной породы «Белая акация (Робиния)» или аналогичных по свойству пород древесины Состоит из четырёх составных частей:
• опорная стойка Длина 2760 (±30) мм, ширина 180 (±5) мм и высота 180 (±5) мм.
• опорная стойка Длина 2760 (±30) мм, ширина 180 (±5) мм и высота 180 (±5) мм.
• опорная стойка Длина 2760 (±30) мм, ширина 180 (±5) мм и высота 180 (±5) мм.
• опорная стойка Длина 2760 (±30) мм, ширина 180 (±5) мм и высота 180 (±5) мм.
▸ Подвесы качели без спинки (2 шт) Длина 1880 (±20) мм, ширина 790 (±10) мм и высота 170 (±5) мм. Подвес качели должен быть выполнен из цепи стальной, короткозвенной оцинкованной с диаметром прутка не менее 6 мм, нижняя часть цепи должна иметь защитную оплетку по высоте не менее 500 мм. Каждый подвес оборудован страховочной цепочкой длиной не менее 130 мм, выполненной из цепи стальной короткозвенной оцинкованной, один край которой крепится к несущей балке, а второй к подвесу. К нижним частям подвесов с помощью специального скобяного изделия размером 192х98х8 мм должно быть закреплено сиденье из формованной атмосферной резины Canusa CFM или эквивалент с логотипом изготовителя оборудования. Сиденье должно иметь плавные радиусы скругления. Механизм качания оснащен необслуживаемыми капролоновыми втулками (для обеспечения беззвучного скольжения при качании). Все металлические элементы и комплектующие должны быть окрашены полимерно-порошковым покрытием по ГОСТ 9.410-88.
Оборудование должно собираться на оцинкованные крепежные метизы, на все выступающие концы болтовых соединений должны быть установлены пластиковые защитные колпачки со съемными заглушками. Крепление элементов оборудования, должно исключать возможность их демонтажа без применения специальных инструментов. Оборудование должно иметь паспорт изделия, схему сборки и установки, сертификат соответствия и экспертное заключение. На оборудование игровой площадки должна быть установлена идентификационная табличка, содержащая информацию:
наименование и адрес изготовителя;
год введения в эксплуатацию;
обозначение оборудования по ГОСТу.
Табличка и её покрытие выполнены из атмосферостойких материалов согласно ГОСТ 2.201-80.
