Наименование: Детский игровой комплекс
Возрастная группа, лет: 7—14
Размеры, м: Габаритные -7,69*4,7*3,94; Высота площадки -1,48; Высота падения -2,7; Площадка -11,44*8,20
Транспортировочные -3,50*1,40*1,20 (5,88 м куб)
Масса, кг: под бетонирование -647,1; Анкерный -630,7; Насыпное УПП -703,3
ГОСТ Р 52169-2012, ГОСТ Р 52167-2012,ГОСТ Р 52168-2012
Т1202 Игровой комплекс

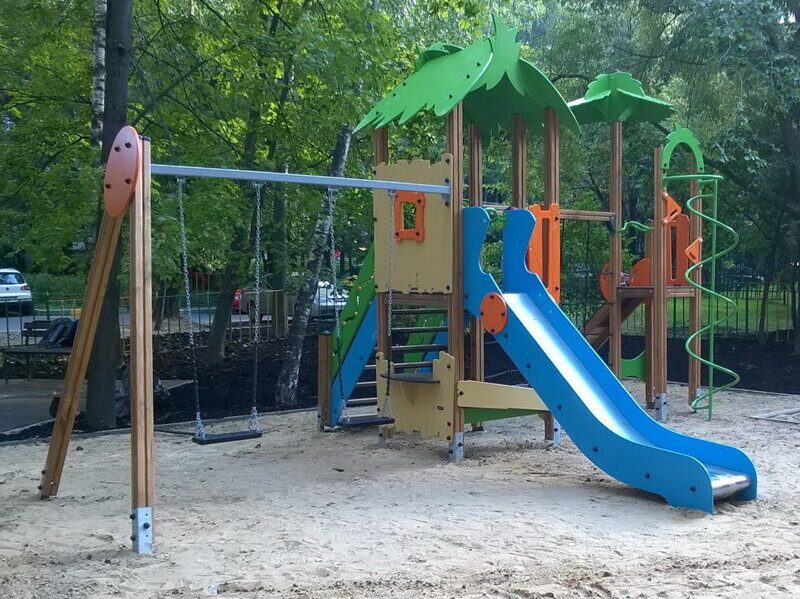

Игровой комплекс в установленном виде длиной не менее 7580мм и не более 7600мм, шириной не менее 5170мм и не более 5190мм, высотой не менее 3930 и не более 3950мм должен состоять из двух игровых башен и качели. Опорные стойки башен должны быть выполнены из клееного бруса хвойных пород древесины сечением не менее 97х97мм. Края бруса по длине должны иметь плавные радиусы скругления и пазования по центру. В верхней части столбы могут иметь защитные пластиковые крышки-оголовки. В нижней части столбы должны иметь стальные закладные длиной не менее 600(±10)мм, выполненные из гнутого профиля сечением не менее 80х80х3мм.
Башня с двускатной крышей высотой не менее 3810мм и не более 3830мм. Плоскости крыши должны быть выполнены из высокосортной влагостойкой березовой фанеры толщиной не менее 21 мм в виде пальмовых листьев состоящей из двух панелей размером не менее 1470х1170мм. Каркас крыши должен быть выполнен из высокосортной влагостойкой березовой фанеры толщиной не менее 21мм состоящей из двух панелей размером не менее 950х900мм. Размер площадки не менее 1170х1170мм, высота до уровня пола площадки не менее 1480(±10)мм. Размер панельных ограждений должен составлять не менее 920х550мм в количестве не менее 1шт, размером не менее 1170х1160мм в количестве не менее 1шт и размером не менее 930х520мм в количестве не менее 1шт. Одна из панелей должна иметь накладной декоративный элемент в виде окна размером не менее 504х502мм. Панели должны быть выполнены из высокосортной влагостойкой березовой фанеры, толщиной не менее 21мм. Каркас площадки башни должен быть выполнен из бруса цельной древесины хвойных пород, сечением не менее 50х100мм. Плоскость площадки башни должна быть выполнены из высокосортной влагостойкой березовой фанеры, толщиной не менее 21 мм, ламинированной пластиком, имеющим противоскользящее теснение. Башня должна быть оборудована следующими игровыми элементами:
- Игровой элемент «Горка – скат», высотой не менее 1480(±10)мм, шириной не менее 550(±10)мм. Скат горки должен быть выполнен из листа нержавеющей стали марки AISI 403 толщиной не менее 1,5мм. Средний угол участка скольжения ската горки относительно стартовой площадки не менее 40º. Длина стартовой площадки горки не менее 120(±10)мм. Высота конечного участка горки не более 300(±10)мм, длина конечного участка ската горки, параллельного грунту не менее 550(±10)мм, конечный участок ската горки должен иметь травмозащитное скругление. Высота борта относительно скользящей плоскости ската горки не менее 150(±5)мм. Стартовая площадка горки должна быть оборудована защитными бортами высотой не менее 720(±10)мм. Борта ската горки и стартовой площадки должны быть выполнены из высокосортной влагостойкой березовой фанеры, толщиной не менее 21 мм. Горка должна иметь металлические закладные длиной не менее 600(±10)мм, выполненные из профильной трубы сечением не менее 40х40мм.
- Игровой элемент «Ступенчатая лестница» должна иметь ступени в количестве не менее 7шт. длиной не менее 976(±10)мм, шириной не менее 180(±10)мм и толщиной не менее 44мм должны быть выполнены из высокосортной влагостойкой березовой фанеры, толщиной не менее 21мм, ламинированной пластиком и усилены террасной доской (декинг) из дерева породы лиственницы, толщиной не менее 23мм. Борта лестницы размером не менее 1996х298мм и перила лестницы размером не менее 2113х299мм должны быть выполнены из высокосортной влагостойкой березовой фанеры, толщиной не менее 21мм. Опорные стойки лестницы в количестве 2шт должны быть выполнены из клееного бруса хвойных пород древесины сечением не менее 97х97мм. Края бруса по длине должны иметь плавные радиусы скругления и пазования по центру. В нижней части столбы должны иметь стальные закладные длиной не менее 600(±10)мм, выполненные из гнутого профиля сечением не менее 80х80х3мм.
В нижней части башня должна быть оборудована скамейкой в количестве не менее 1шт, размером не менее 211х1258мм и столиком размером не менее 551х837мм, выполненными из высокосортной влагостойкой березовой фанеры ламинированной пластиком, толщиной не менее 21мм. Опора сиденья и столика, спинка сидения должна быть выполнена из высокосортной влагостойкой березовой фанеры, толщиной не менее 21мм и представлять собой панели размером не менее 1196х152мм и не менее 1196х783мм, не менее 1170х372мм, соответственно.
Башня открытая должна иметь размер площадки не менее 720х720мм, высота до уровня пола площадки не менее 1480(±10)мм. Панельное ограждение размером не менее 945х720мм в количестве не менее 1шт должно быть выполнено из высокосортной влагостойкой березовой фанеры толщиной не менее 21 мм. Каркас площадки башни должен быть выполнен из бруса цельной древесины хвойных пород, сечением не менее 50х100 мм. Плоскость площадки башни должна быть выполнены из высокосортной влагостойкой березовой фанеры, толщиной не менее 21мм, ламинированной пластиком, имеющим противоскользящее теснение. Башня должна быть оборудована следующими игровыми элементами:
- Теневой навес в виде листьев пальмы размером не менее 690х700мм в количестве не менее 4шт и размером не менее 510х540мм в количестве не менее 4шт, выполненный из высокосортной влагостойкой березовой фанеры, толщиной не менее 21мм, закрепленный на одной опорной стойке высотой не менее 3800(±10)мм. Между опорными стойками высотой не менее 2900(±10)мм должна быть установлена декоративная панель в виде арки размером не менее 773х510мм выполненной из высокосортной влагостойкой березовой фанеры толщиной не менее 21 мм.
- Игровой элемент «Наклонная плоскость для лазанья» - каркас плоскости должен быть выполнен из цельной древесины хвойных пород, сечением не менее 50х100мм. Плоскость должна быть выполнена из высокосортной влагостойкой березовой фанеры, ламинированной пластиком с противоскользящим теснением, толщиной не менее 21мм, и из цельной древесины хвойных пород, имеющей противоскользящую ребристую поверхность, толщиной не менее 21 мм. Плоскость должна быть оборудована упорами для ног размером не менее 155х120х60мм в количестве не менее 6шт и подвижными захватами для рук длиной ручки не менее 166мм и толщиной 75мм в количестве не менее 4шт, выполненными из формованной атмосферной резины Canusa-CFM или эквивалент. Угол наклона плоскости для лазанья не более 45°относительно плоскости грунта. Плоскость должна иметь металлические закладные длиной не менее 600(±10)мм, выполненные из профильной трубы сечением не менее 40х40мм.
- Игровой элемент «Вертикальный лазательный шест с винтовой спиралью» высотой не более 2800мм. Дугообразный горизонтальный крепежный каркас шеста с винтовой спиралью должен быть выполнен из металлической трубы диаметром не менее 42мм. Вертикальный шест и винтовая спираль должны быть выполнены из металлической трубы диаметром не менее 32мм.
- В нижней части башня должна быть оборудована декоративной панелью размером не менее 720х420мм, выполненной из высокосортной влагостойкой березовой фанеры, толщиной не менее 21 мм.
Между башнями должен быть установлен игровой элемент «Вертикальная одинарная канатная сетка для лазанья». Несущая горизонтальная балка сетки для лазанья длиной не менее 2000(±10)мм, должна быть выполнена из клеёного бруса 1775(±10)мм должна быть сплетена из комбинированного каната диаметром не менее 16мм. Ячейка сетки должна быть размером не менее чем 400х350мм. Места сплетения горизонтальных и вертикальных канатов должны быть механически скреплены специальным неразборным пластмассовым или металлическим крепежом.
Внешний проход башни на горку должен быть оборудован ручкой-захватом между вертикальными стойками, выполненными из стальной трубы длиной 474мм и диаметром не менее 32мм. Внешний проход башни на вертикальный лазательный шест с винтовой спиралью, на наклонную плоскость для лазанья и на вертикальную одинарную канатную сетку для лазанья должен быть оборудован ручками-захватами между вертикальными стойками, выполненными из стальной трубы длиной 546мм и диаметром не менее 32 мм.
Конструкция элемента комплекса «Качели» должна состоять из:
- опорной стойки – не менее 2 шт;
- несущей балки с одним подвесом.
Опорные стойки качели должны быть выполнены из клееного бруса хвойных пород древесины сечением не менее 97х97мм. Края бруса по длине должны иметь плавные радиусы скругления и пазования по центру. В верхней части столбы должны иметь защитные пластиковые крышки-оголовки. В нижней части столбы должны иметь стальные оцинкованные закладные длиной не менее 600(±10)мм, выполненные из гнутого профиля сечением не менее 80х80х3мм.
Перекладина качели длиной не менее 3000мм должна быть выполнена из металлической трубы сечением не менее 60х60мм с толщиной стенки 4мм. С торцов перекладины должны иметься металлические скругленные фланцы, предназначенные для крепежа опорных стоек качели.
Подвесы качели длиной не менее 1870мм должны быть выполнены из коротко звеньевой оцинкованной цепи, нижняя часть цепи должна иметь полиолефиновую оплетку по высоте не менее 500(±10)мм. К нижней части подвеса должно быть зафиксировано сиденье из формованной атмосферной резины Canusa-CFM или эквивалент с логотипом изготовителя оборудования размером не менее 445х170мм. Сиденье должно иметь плавные радиусы скругления. Высота поверхности сиденья над уровнем площадки не менее 470мм.
Механизм качания должен быть оснащен необслуживаемыми капролоновыми втулками (для обеспечения беззвучного качания).
Декоративный элемент качели диаметром не менее 300мм должен быть выполнен из высокосортной влагостойкой березовой фанеры толщиной не менее 21мм.
Все деревянные и фанерные элементы должны быть окрашены экологическими атмосферостойкими красками не менее 2-х слоев.
Все края и углы фанерных элементов должны иметь ошлифованные края и плавные радиусы скругления не менее 3 мм.
Игровой комплекс должен собираться на оцинкованные крепежные метизы, на все выступающие концы болтовых соединений должны быть установлены пластиковые защитные колпачки со съемными заглушками. Крепление элементов оборудования, должно исключать возможность их демонтажа без применения специальных инструментов.
Антикоррозионное и декоративное покрытие элементов из древесины должно быть выполнено:
- водно-дисперсионная глянцевая эмаль Flora FW550 или эквивалент;
- пропитка лессирующая FW333 или эквивалент;
- водно-дисперсионный высоко глянцевый лак Flora FW558 или эквивалент.
Металлические элементы должны иметь порошково-полимерное покрытие по ГОСТ 9.410-88.
Для изготовления деревянных деталей должна использоваться древесина хвойных пород влажностью 7-10%; деревянные детали оборудования должны быть тщательно отшлифованы.
Игровой комплекс должен иметь паспорт изделия, комплектовочную ведомость, схему сборки, сертификат соответствия и экспертное заключение.
На игровой комплекс должна быть установлена идентификационная табличка, содержащая информацию:
- наименование и адрес изготовителя
- заводской номер
- дата выпуска
